【Ansys Maxwell】計算馬達效率圖

進行馬達建模與設定後，透過Machine Toolkit 工具包，產生馬達效率圖

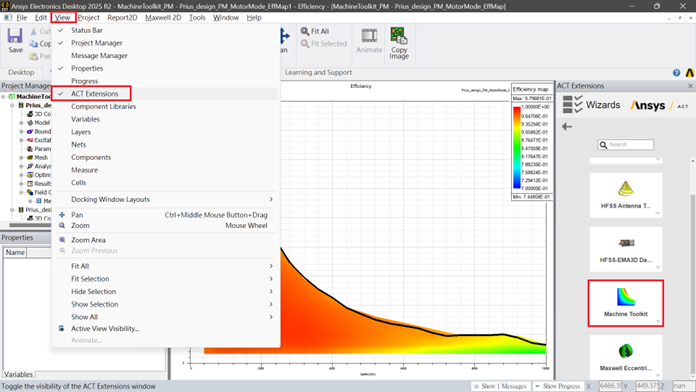

• 點選 View / ACT Extension
• 開啟 Machine Toolkit

• 指定設定完成的設計專案

• 選擇馬達類型(可支援永磁馬達、感應馬達、同步磁阻馬達、切換磁阻馬達)

• 設定馬達規格參數

• 選擇效率圖的模式 (馬達、發電機、馬達+發電機)

• 設定完成點選 Next

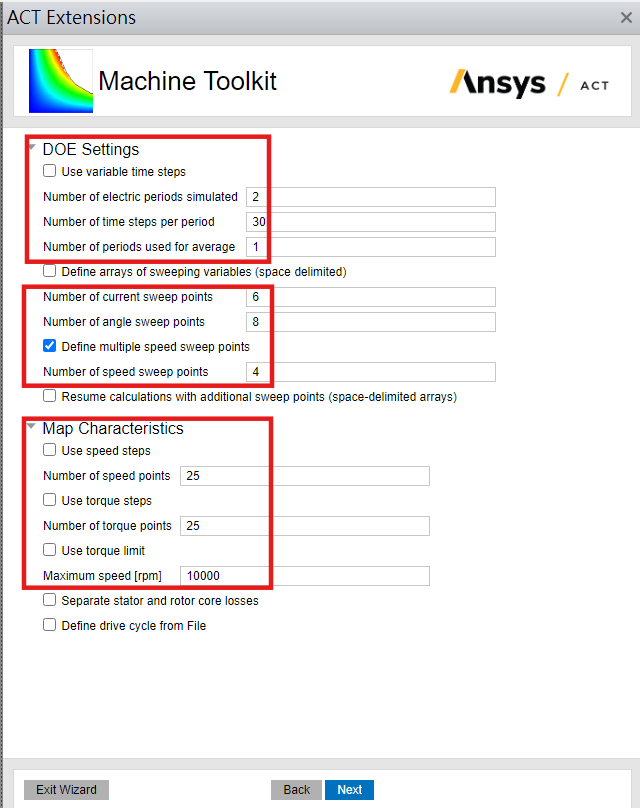

• 設定求解的電氣週期數量、電氣週期解析度的步級數量、計算平均值的週期數量

• DOE參數: 設定電流、電流角、轉速的掃點數量 (或勾選 Define array以空格間隔輸入個別參數)

• 效率圖計算參數: 設定轉速、轉矩解析數量、指定馬達最大轉速

• 設定完成點選 Next

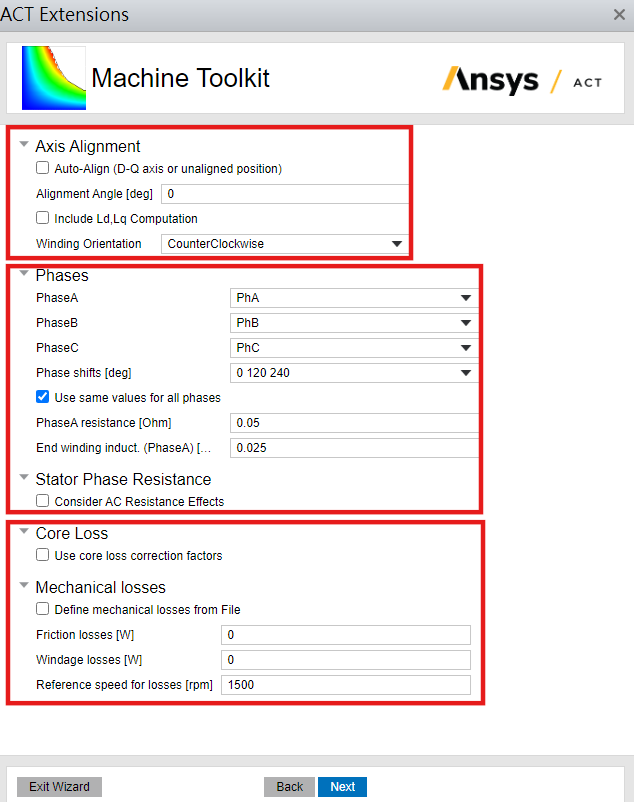

• 設定 D-Q軸對正參數

• 設定線圈參數

• 設定損耗參數

• 設定完成點選 Next

• 分析項目: 新增 T-N曲線結果、設定計算核心數量

• 點選 Finish進行效率圖計算
