2025 R2 Structure ( LS-DYNA ) 技術更新

【 𝗔𝗻𝘀𝘆𝘀 𝟮𝟬𝟮𝟱 𝗥𝟮｜Structrue➂ What's New? 】

𝗔𝗻𝘀𝘆𝘀 𝗟𝗦-𝗗𝗬𝗡𝗔

Ansys LS-DYNA 2025 R2 在材料管理、粒子法建模、流固耦合、電池模擬及電磁分析等多個面向進行了全面升級。
更新內容涵蓋新增材料模型與自訂功能與 S-ALE 流程優化，以及電池宏觀與微觀建模方法的擴展與後處理強化，旨在提升建模效率、分析精度與跨領域整合能力，協助工程師更快速、準確地完成複雜模擬任務。

▶ Mat相關更新

1. UI 與材料管理優化

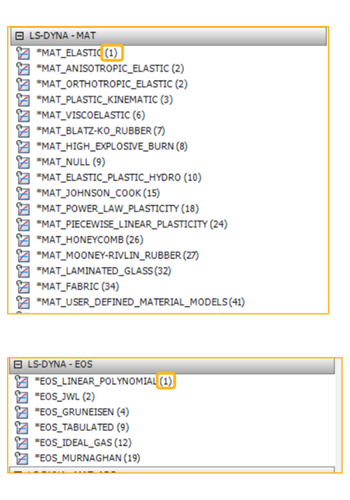

Engineering Data 中縮短了材料名稱並自動附上 LS-DYNA 材料編號，方便對應關鍵字。支援在 Body 層級直接指派材料，輸出時同材質只生成一份材料卡，避免冗餘定義。

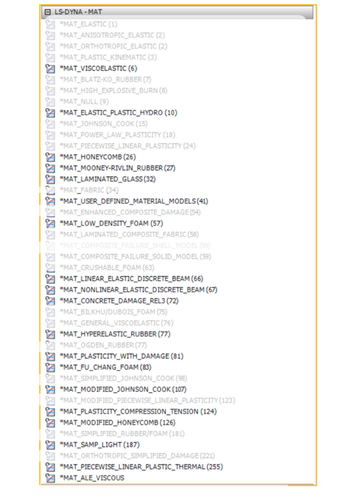

2. 新增 18 種材料模型

新增 18 種 LS-DYNA 材料模型，涵蓋橡膠、玻璃、泡棉、高應變率金屬等，並可透過 External Model 匯入 Workbench，保留完整材料曲線與屬性。

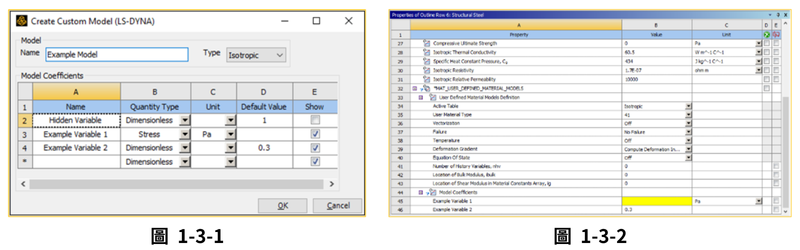

3. 支援自定義材料

可在 Engineering Data 建立完全自訂的材料屬性與單位，並對應 *MAT_USER_DEFINED_MATERIAL_MODELS（41–50），適合實驗數據或特殊材料模型應用。

4. 與 Ansys Granta 整合

支援 ECRIT 格式匯入經 MCC 校準的材料數據，確保與 LS-DYNA 相容。26R1 計劃加入 MI Gateway，Mechanical 可直接連線材料資料庫。

▶ SPH更新

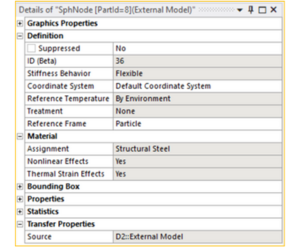

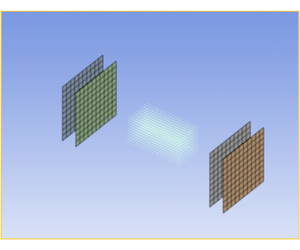

在 2025 R2 中，LS-DYNA External Model 功能新增了 SPH（Smoothed Particle Hydrodynamics）粒子匯入能力，使用者可直接從 LS-DYNA 輸入檔將 SPH 粒子資料導入 Mechanical 進行前處理與可視化。這讓基於粒子法的流固耦合分析（如流體衝擊、破碎、噴濺等）能在 Mechanical 介面中進行幾何檢視、邊界條件設置與求解設定，減少依賴外部編輯器處理 SPH 模型的需求，提升 SPH 工作流程的整合度與效率。

▶ ALE更新

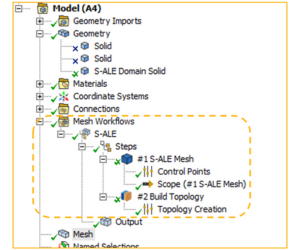

1. S-ALE Mesh Workflow

透過控制點自動生成 2D/3D 結構化網格，支援多種填充設定，免去手動編輯關鍵字，對簡單幾何的流固耦合分析可大幅提升建模效率與計算效能。

2. Tracer 功能

可在 ALE 區域放置探測點，追蹤壓力、速度等物理量的時間歷程，結果存入 binout，方便後處理分析特定位置的流體響應。

3. 2D S-ALE 邊界條件

提供直觀介面設定 -X、+X、-Y、+Y 邊界的流通或固壁條件，簡化過去繁瑣的 segment set 設定流程，提升 2D ALE 模型建立效率。

▶ Battery功能更新

1. 在 2025 R2 中，LS-DYNA 的電池模擬支援完整的宏觀建模方法（Macro Scale / Batmac 模型）。這種方法將整個電池單元視為均質化材料，忽略內部細節，以獲得更快的計算速度。它特別適合大規模電池模組分析或整車碰撞情境下的電池響應預測，在需要快速獲取整體結構與熱行為趨勢時非常實用。

2. 同時，也支援微觀建模方法（Micro Scale / Layered Solid 模型），可以將電池內部的正極、負極與隔膜等層狀結構分別建模，並精確定義其材料與厚度。這種方法雖然計算成本較高，但能捕捉層間失效、內部短路及熱失控等細節行為，適合進行電池安全與失效機理的精細研究。
